CODESYS Depictor——三維可視化工具

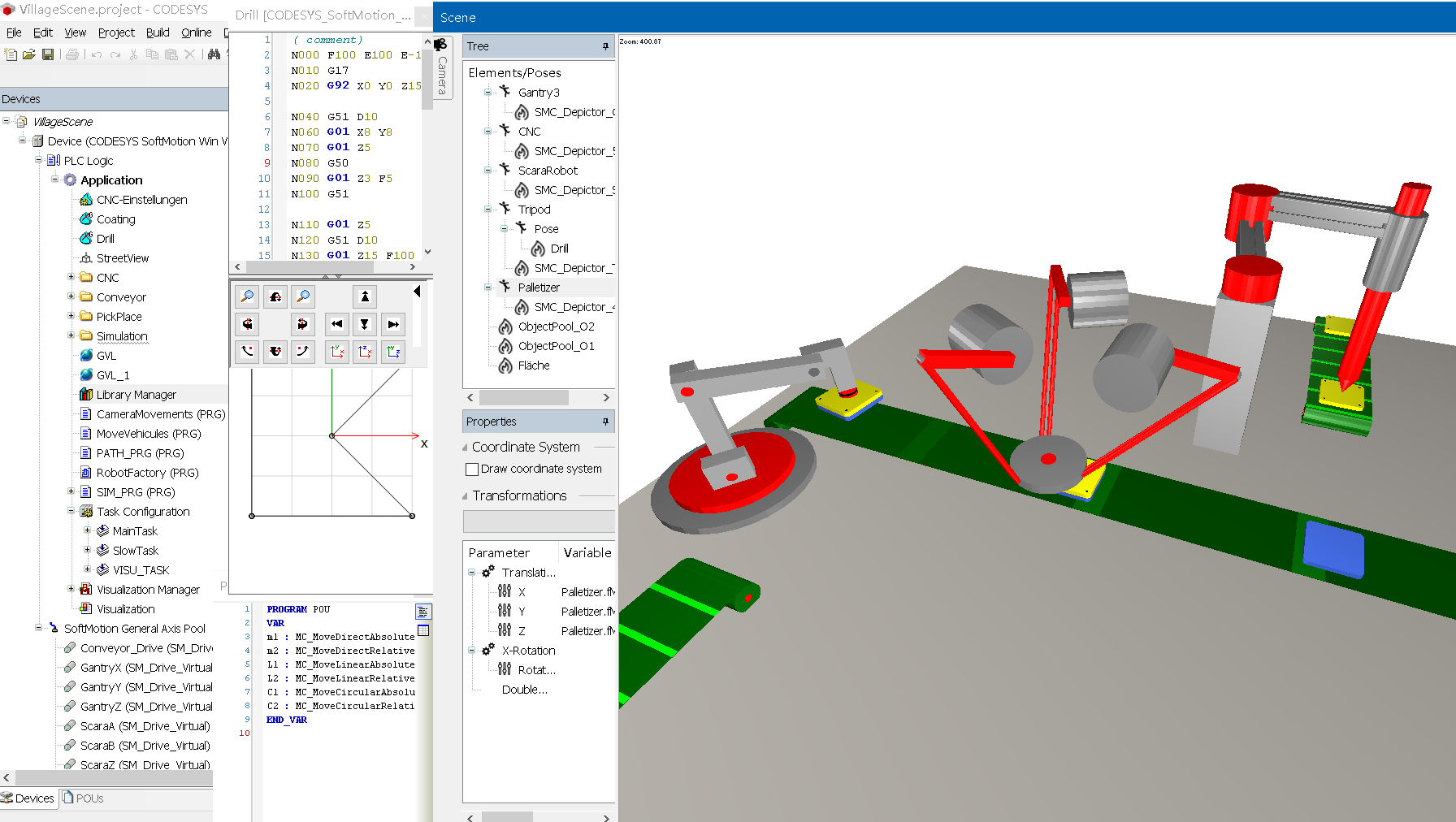

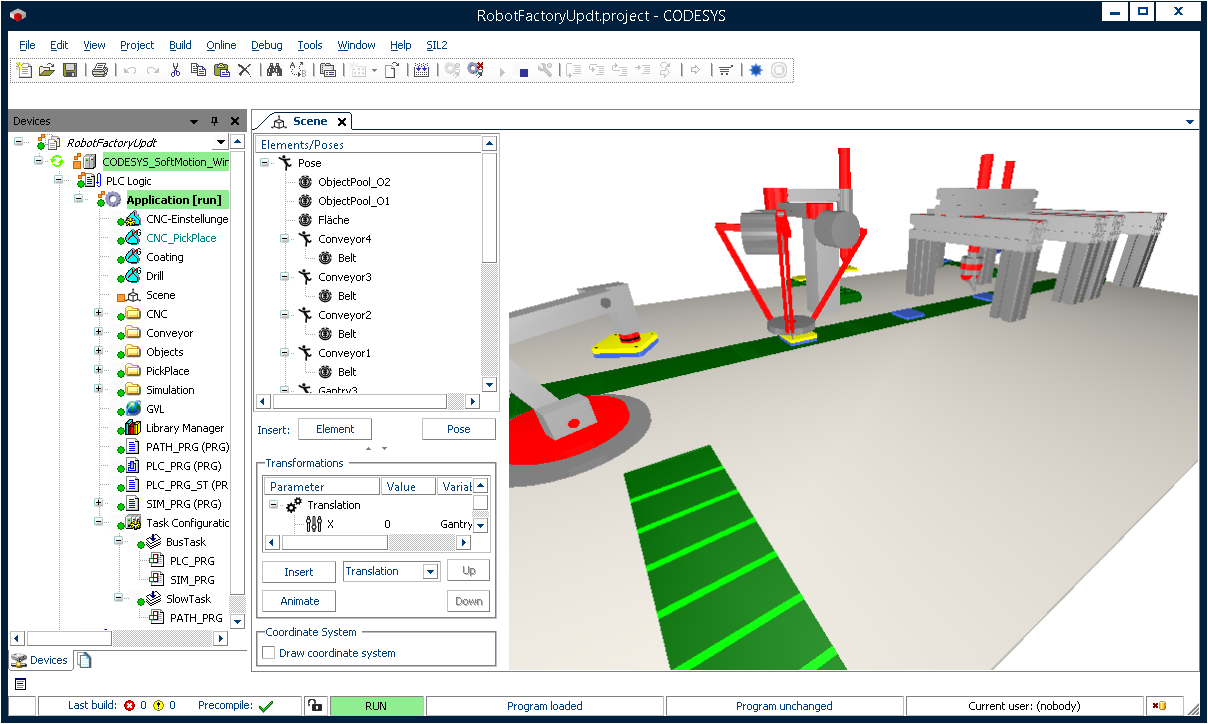

      CODESYS Depictor是CODESYS的一個附加產品，它可以直接在上位的CODESYS開發系統中描繪整個機械加工過程的三維場景。 這些三維仿真場景可以有效地幫助開發人員和培訓人員直觀地了解生產過程中各個部分的功能及相互的關系。此外，它也是作演示時的有力的工具。

      CODESYS Depictor具有以下特點：

（1）可以實現對機械加工過程的動畫模擬。

（2）通過“姿態”創建場景，來描述指定的3D元件的位置和方向。

（3）包含豐富的3D元件庫，如框、剖面、圓柱體等。

（4）可以導入復雜的三維元素。

（5）導入文件格式包括：dae（3D交互文件），3ds（場景描述文件）和obj（標準3D模型文件）。

（6）仿真的3D場景在CODESYS開發系統中創建并顯示。

      CODESYS Depictor典型用例包括：

（1）您可以使用CODESYS Depictor來模擬整個機械加工過程，并通過研究實現對整個過程的優化。

（2）您可以使用CODESYS Depictor在項目規劃或銷售會議中來形象直觀地展示您的產品，

（3）CODESYS Depictor也是用在教學或培訓工作中的有力的演示工具。

      使用CODESYS Depictor您可以獲得以下優勢和好處：

（1）無需3D設計方面的專業知識，便于自動化專業人員使用。

（2）可以實現IEC 61131-3應用程序的功能模擬測試。

（3）CODESYS Depictor可以作為直觀形象的項目演示工具。

（4）適用于復雜CNC和機器人運動的3D可視化。
